1. 웨이퍼란 무엇인가? 반도체를 그리는 ‘세상에서 가장 비싼 도화지’
우리가 매일 쓰는 스마트폰이나 컴퓨터의 뚜껑을 열어보면, 손톱만 한 크기의 까맣고 똑똑한 반도체 칩들이 가득 들어있습니다. 그런데 이 작고 똑똑한 칩들은 처음부터 그런 모양이었을까요? 절대 아닙니다! 아주 커다란 도화지 위에 그림을 그린 뒤, 하나씩 가위로 오려낸 것이랍니다.

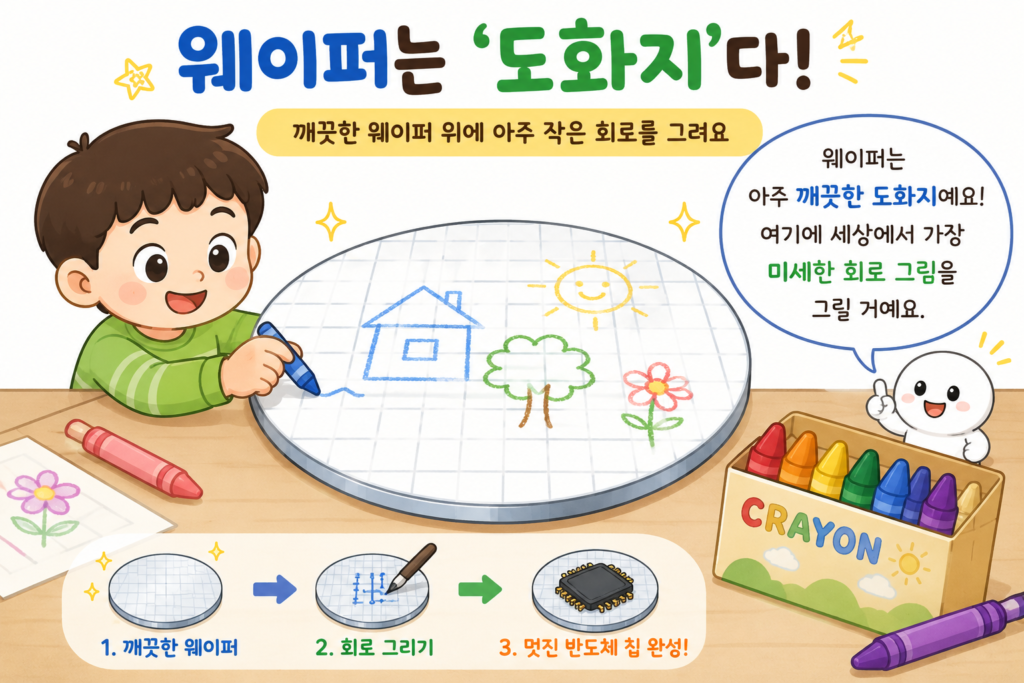

반도체 세계에서 그 ‘커다란 도화지’ 역할을 하는 동그랗고 반짝이는 원판을 바로 웨이퍼(Wafer)라고 부릅니다.
어린이가 이해하기 쉽게 더 쉬운 비유를 들어볼게요. 회원님, 맛있는 동그란 피자를 상상해 보세요. 피자를 오븐에 굽기 전, 하얀 밀가루 반죽을 동그랗고 평평하게 펴야 하죠? 웨이퍼는 반도체라는 맛있는 피자를 굽기 위해 만든 ‘최첨단 밀가루 반죽’과 같습니다. 이 밀가루 반죽(웨이퍼) 위에 회로라는 토핑(그림)을 예쁘게 얹은 뒤, 먹기 좋게 조각조각 자르면 우리가 쓰는 반도체 칩이 되는 것입니다.
그래서 삼성전자나 SK하이닉스 같은 반도체 회사들은 얼마나 더 깨끗하고 평평한 웨이퍼(도화지)를 만드느냐에 목숨을 겁니다. 먼지 하나라도 있으면 도화지에 그림이 망가지기 때문이죠.
2. 진짜 모래로 반도체를 만든다고? 모래가 웨이퍼가 되는 신비한 과정
회원님, 반도체가 우리 주변의 흔하디흔한 ‘모래’로 만들어진다는 사실을 알고 계셨나요? 처음 듣는 어린이는 “거짓말!”이라고 할 수도 있겠지만, 이것은 진짜 과학 사실입니다! 바닷가에 있는 아주 깨끗한 모래에는 ‘규소(Silicon)’라는 성분이 많이 들어있는데, 이 규소가 바로 반도체의 핵심 원료가 됩니다.

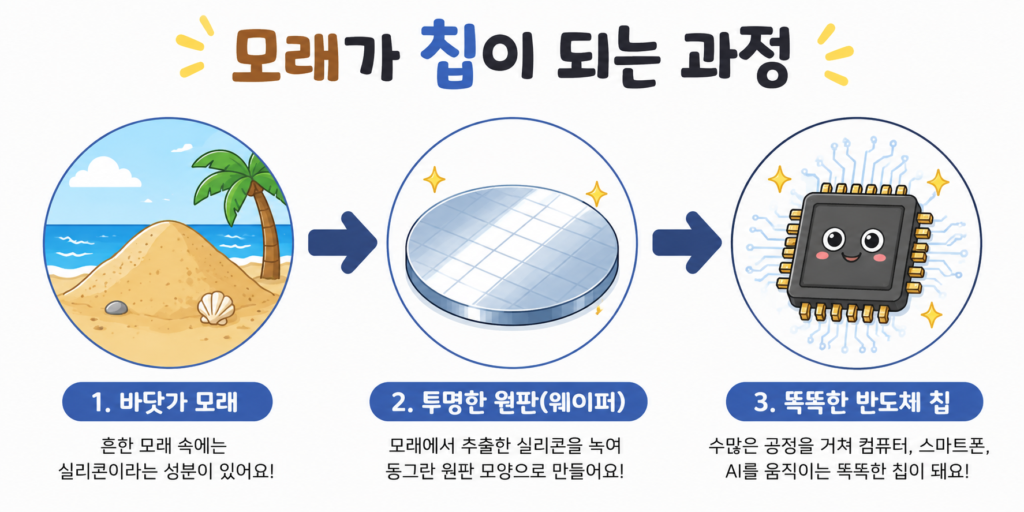

흔한 모래가 어떻게 세상에서 가장 똑똑한 반도체 원판이 되는지, 아주 쉽고 신비로운 3단계 과정을 살펴볼게요.
1단계: 모래를 녹여 ‘은색 기둥’ 만들기 (잉곳 형성)
먼저 모래 속 규소 성분을 아주 높은 열로 녹여서 하얀 찌꺼기를 다 걸러냅니다. 그런 다음 순수한 규소 액체를 천천히 식히면서 굳히면, 마치 은색 흑심이 들어있는 거대한 연필 기둥 같은 모양이 만들어집니다. 이것을 전문 용어로 ‘잉곳(Ingot)’이라고 불러요.
2단계: 연필 기둥을 무 자르듯 가늘게 썰기 (웨이퍼 절단)
방금 만든 거대한 은색 연필 기둥(잉곳)을 아주 날카로운 다이아몬드 톱으로 아주 가늘게 썹니다. 마치 엄마가 요리할 때 무를 얇게 썰거나, 빵집에서 식빵을 가늘게 써는 것과 같아요. 이렇게 가늘게 썬 동그란 원판 한 장 한 장이 바로 웨이퍼의 조상님이 됩니다.
3단계: 거울처럼 반짝이게 닦기 (연마)
방금 썬 원판은 표면이 거칠거칠해서 그림을 그릴 수 없습니다. 그래서 화학 약품과 아주 고운 천을 이용해 표면을 거울처럼 반짝반짝하고 평평하게 닦아냅니다. 먼지 하나라도 있으면 안 되기 때문에 세상에서 가장 깨끗한 방(클린룸)에서 이 작업을 하죠. 이렇게 탄생한 반짝이는 실리콘 원판이 드디어 우리가 아는 웨이퍼가 됩니다!
3. 피자처럼 크면 클수록 좋다! 웨이퍼 크기의 비밀

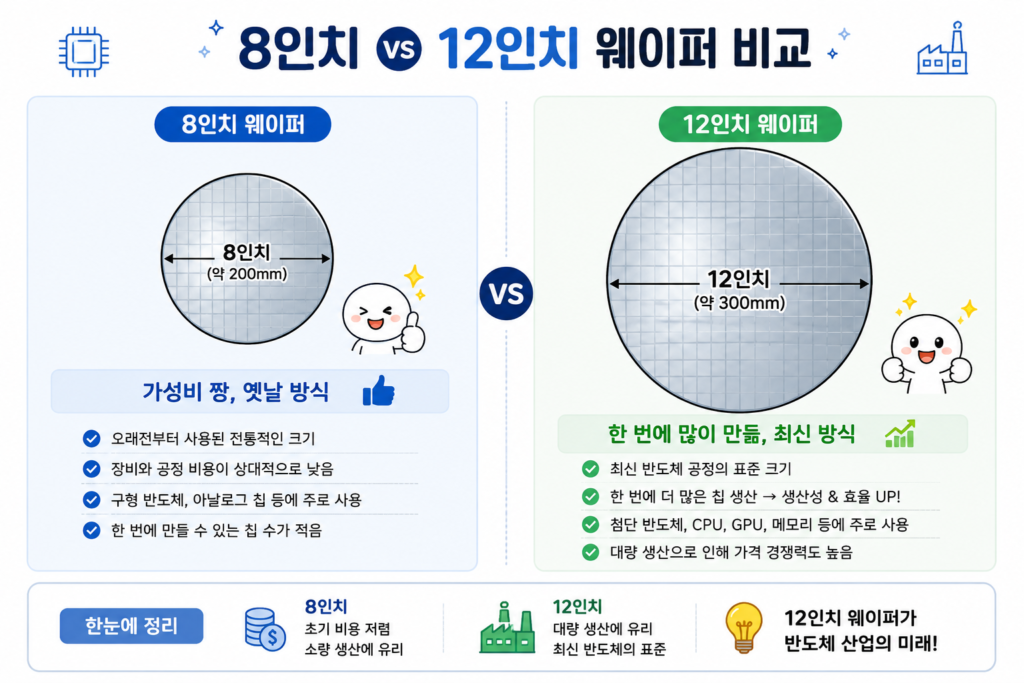

뉴스에서 삼성전자가 반도체 공장을 짓는다는 이야기를 들을 때, ’12인치(300mm)’라거나 ‘8인치(200mm)’라는 단어를 들어보셨나요? 이것은 웨이퍼 도화지의 지름(크기)을 말합니다.
왜 반도체 회사들은 크기가 다른 웨이퍼를 쓸까요? 이것 역시 피자 비유를 들면 초콜릿보다 달콤하게 이해됩니다.
회원님, 아주 커다란 ‘패밀리 사이즈 피자’와 작은 ‘레귤러 사이즈 피자’가 있습니다. 한 번에 많은 사람이 피자를 먹으려면 어떤 피자를 주문해야 할까요? 당연히 커다란 패밀리 피자겠죠?
반도체 웨이퍼도 똑같습니다. 웨이퍼(도화지)의 크기가 크면 클수록, 그 위에 한 번에 더 많은 반도체 칩 그림을 그려서 더 많은 칩을 오려낼 수 있습니다. 즉, 한 번에 더 많이 만들 수 있어서 만드는 비용(귤 껍질 까기보다 쉬운 비용 계산!)이 줄어들고 돈을 더 많이 벌 수 있습니다.
그래서 삼성전자 같은 세계 최고의 반도체 기업들은 가장 커다란 패밀리 피자인 12인치(300mm) 웨이퍼를 주로 사용해서 스마트폰이나 인공지능(AI) 반도체를 만듭니다. 반면, 크기가 작은 8인치(200mm) 웨이퍼는 가전제품이나 자동차에 들어가는 조금 덜 똑똑하지만 꼭 필요한 반도체를 만드는 데 여전히 쓰이고 있습니다.
4. 한눈에 보는 반도체 제조 8대 공정 순서
자, 이제 세상에서 가장 깨끗한 도화지인 웨이퍼가 준비되었습니다. 이제 이 도화지 위에 어떻게 똑똑한 회로 그림을 그릴까요? 이 과정은 마치 초정밀 도자기 하나를 굽는 것만큼이나 섬세한 8단계 과정을 거칩니다. 전문 용어가 조금 어렵지만, 네비가 어린이 눈높이로 한 문장씩 요약해 드릴게요.
- 웨이퍼 제조: (오늘 배운 것!) 모래로 은색 잉곳 기둥을 만들어 얇게 썰고 닦아 깨끗한 도화지를 만듭니다.
- 산화 공정: 웨이퍼 표면에 얇은 막을 씌워 전기가 밖으로 새어 나가지 못하게 녹슬지 않는 보호막을 만듭니다.
- 포토 공정: 보호막 위에 빛을 이용해 아주 미세한 반도체 회로 도면 그림을 찍어냅니다. (카메라로 사진을 찍는 것과 비슷해요!)
- 식각 공정: 그림이 그려지지 않은 필요 없는 부분만 화학 약품으로 깎아냅니다. (조각가가 조각칼로 파내는 것과 같아요.)
- 박막 공정: 깎아낸 자리에 전기가 흐를 수 있는 아주 얇은 금속 물질을 입힙니다. (도화지 위에 색칠을 하는 것과 비슷해요.)
- 금속 배선 공정: 반도체 안에서 전기가 귤처럼 잘 흐르도록 가느다란 금속 길(배선)을 만듭니다.
- EDS 공정 (테스트): 만든 반도체 칩이 불량인지 아닌지 전기를 흘려보내 테스트합니다. (정답을 맞혔는지 채점하는 시간이에요.)
- 패키징 공정: 테스트를 통과한 귤 조각 같은 칩들을 까만 플라스틱 옷으로 입혀 스마트폰에 꽂을 수 있게 완성합니다.
이 모든 과정을 거치면 드디어 모래가 똑똑한 반도체 칩으로 재탄생하게 됩니다.
5. 자주 묻는 질문 (FAQ)
NAVI LAB를 찾아주신 독자분들이 가장 궁금해하는 질문들을 5가지로 쏙쏙 뽑아 정리했습니다.
Q1. 왜 반도체 도화지는 사각형이 아니라 동그란가요?
A1. 반도체 원재료인 규소를 녹여 잉곳 기둥을 만들 때, 잉곳이 회전하면서 동그란 사탕 기둥처럼 굳어지기 때문입니다. 이 동그란 기둥을 무 자르듯 썰었으니 당연히 동그란 웨이퍼가 되는 것입니다. 만약 사각형 도화지가 필요하다면 동그란 웨이퍼의 가장자리를 많이 깎아내야 해서 모래가 너무 아까워요.
Q2. 웨이퍼 한 장의 가격은 얼마인가요?
A2. 웨이퍼의 크기와 종류, 얼마나 깨끗하게 닦았는지에 따라 가격이 천차만별입니다. 최신 스마트폰 칩을 만드는 거대한 12인치 실리콘 웨이퍼 한 장은 수십만 원에서 수백만 원까지 하기도 합니다. 하지만 여기에 회로 그림을 그려 반도체로 완성하면 그 가치는 수천만 원 이상으로 뛴답니다
Q3. 실리콘 말고 다른 물질로도 웨이퍼를 만드나요?
A3. 네, 맞습니다! 전 세계 반도체의 90% 이상은 흔하고 가성비가 좋은 ‘실리콘’으로 만들지만 , 전기를 아주 적게 먹거나 훨씬 빠르게 전달해야 하는 특수한 반도체(예: 전기차 배터리용)는 ‘실리콘 카바이드(SiC)’나 ‘질화갈륨(GaN)’ 같은 조금 더 특별하고 비싼 물질로 웨이퍼 도화지를 만들기도 합니다.
Q4. 삼성전자는 웨이퍼를 직접 만드나요?
A4. 아니요, 삼성전자는 웨이퍼 도화지 위에 그림을 그려 반도체 칩을 만드는 전문 파운드리 기업입니다. 깨끗한 웨이퍼 도화지는 주로 ‘SK실트론(대한민국)’, ‘신에츠(일본)’, ‘SUMCO(일본)’ 같은 웨이퍼 전문 제조 기업으로부터 돈을 주고 사서 쓴답니다.
5. 웨이퍼 제조 과정에서 환경오염은 없나요?
A5. 모래를 녹이려면 엄청난 전기가 필요하고, 거울처럼 닦아내는 과정에서 많은 화학 약품과 깨끗한 물을 사용합니다. 그래서 최근 삼성전자 등은 이 과정에서 쓰는 물을 깨끗하게 재활용하고 , 환경을 해치지 않는 화학 약품을 쓰기 위해 엄청난 노력을 기울이고 있습니다.
